ফায়ার হাইড্র্যান্ট ল্যান্ডিং ভালভ (অবলিক, ফ্ল্যাঞ্জড)

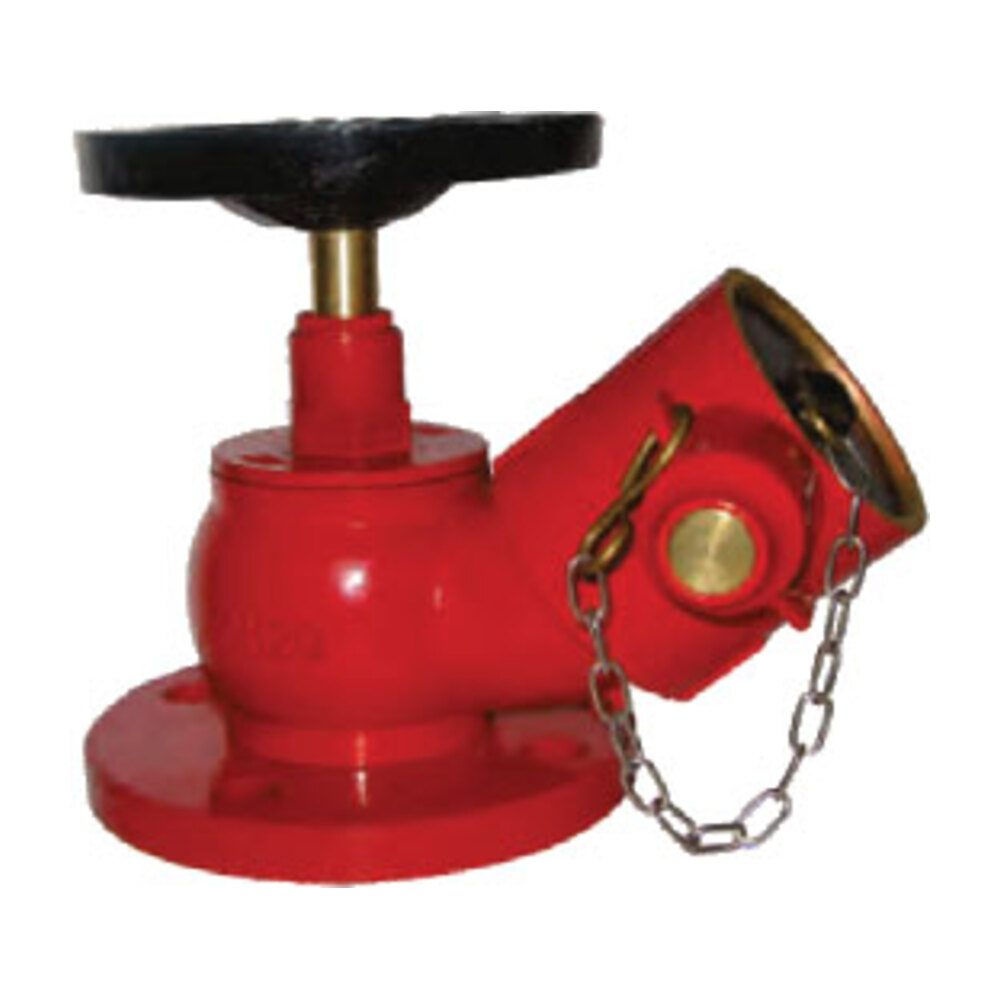

ফায়ার রাইজারের জন্য লাল অবলিক-প্যাটার্ন ল্যান্ডিং ভালভ — ফ্ল্যাঞ্জড ইনলেট, কালো হ্যান্ডহুইল এবং চেইনে বাঁধা ক্যাপসহ ইনস্ট্যান্টেনিয়াস ফিমেল হোস আউটলেট। ২.৫ ইঞ্চি (৬৩ মিমি) ও ১.৫ ইঞ্চি সাইজ।

সারা বাংলাদেশে ডেলিভারি। ক্যাশ অন ডেলিভারি সুবিধা আছে।

ডেলিভারি:

• Inside Dhaka: ৳60, প্রায় 2 দিন
• Outside Dhaka: ৳120, প্রায় 5 দিন

পেমেন্ট পদ্ধতি: ক্যাশ অন ডেলিভারি, বিকাশ, ক্রেডিট / ডেবিট কার্ড, কার্ড, মোবাইল ব্যাংকিং ও ইন্টারনেট ব্যাংকিং (SSLCommerz)

স্পেসিফিকেশন

পণ্যের কোড

OVY-FF-LANDING-VALVE

ধরন

Hydrant valve

Type

Oblique-pattern landing valve (hydrant valve), single outlet

Available sizes

1.5 inch (38 mm), 2.5 inch (63 mm)

Body

Cast metal, red painted

Spindle and outlet trim

Brass

Handwheel

Metal, black

Inlet

Round flange, bolted to the riser branch

Outlet

Instantaneous female hose outlet with blank cap and chain

Opening

Handwheel, anticlockwise to open

System

Wet riser, dry riser or hydrant ring main

Application

Hydrant system, Industrial

Color

Red

Size

2.5 inch (63 mm), 1.5 inch (38 mm)

বিবরণ

ল্যান্ডিং ভালভ হলো ভবনের ফায়ার রাইজারে লাগানো হাতে চালানো ভালভ, যেখানে ফায়ার হোস সংযুক্ত করা হয়। প্রতিটি ফ্লোরের ল্যান্ডিং বা হাইড্র্যান্ট পয়েন্টে একটি করে থাকে, ফলে ফায়ারফাইটাররা সিঁড়ি দিয়ে হোস না টেনে যে ফ্লোরে কাজ করছেন সেখান থেকেই পানি নিতে পারেন। এটি লাল রঙের অবলিক-প্যাটার্ন ভালভ: গোল ফ্ল্যাঞ্জ দিয়ে রাইজারের ব্রাঞ্চে নাট-বোল্টে লাগানো হয়, ওপরের কালো হ্যান্ডহুইল ঘুরিয়ে খোলা হয়, আর কোনাকুনি বসানো ইনস্ট্যান্টেনিয়াস ফিমেল আউটলেট দিয়ে পানি বের হয়। ব্যবহার না হলে আউটলেটটি চেইনে বাঁধা ক্যাপ দিয়ে বন্ধ থাকে।

ল্যান্ডিং ভালভ কোন কাজে লাগে?

• ভবনের ভেতরের ওয়েট বা ড্রাই রাইজারে লে-ফ্ল্যাট ফায়ার হোস সংযুক্ত করা।
• সিঁড়ি, লবি বা করিডোরের হোস বক্সে রাখা হোসে পানি দেওয়া।
• প্রতিটি ফ্লোরে ও ইয়ার্ডের হাইড্র্যান্ট পয়েন্টে ফায়ার সার্ভিস ও নিজস্ব ফায়ার টিমের জন্য চাপযুক্ত আউটলেট রাখা।

এর গঠন কেমন?

• ফ্ল্যাঞ্জড ইনলেট — বোল্টের ছিদ্রওয়ালা গোল ফ্ল্যাঞ্জ, যা গ্যাসকেট দিয়ে রাইজার ব্রাঞ্চের ফ্ল্যাঞ্জের সাথে বোল্ট করা হয়।
• বডি ও হ্যান্ডহুইল — গ্লোব ধরনের বডি ও ব্রাসের স্পিন্ডল; কালো হ্যান্ডহুইল ঘোরালে ভেতরের ডিস্ক সিট থেকে উঠে যায়।
• অবলিক আউটলেট — আউটলেট বডি থেকে কোনাকুনি বের হয়, ফলে হোস তীক্ষ্ণ ভাঁজ ছাড়াই ভালভ থেকে সরে যায়।
• ইনস্ট্যান্টেনিয়াস ফিমেল আউটলেট — হোসের মেল কাপলিং ঠেলে দিলে স্প্রিং-লাগানো লাগ তা আটকে ধরে। চেইনে বাঁধা ক্যাপ ময়লা ঢুকতে দেয় না।

কোন সাইজ লাগবে?

আউটলেট পাশে রাখা হোসের কাপলিংয়ের সাথে এবং ইনলেট ফ্ল্যাঞ্জ রাইজার ব্রাঞ্চের ফ্ল্যাঞ্জের সাথে মিলতে হবে — অর্ডারের আগে ইনস্টলারের কাছ থেকে ফ্ল্যাঞ্জের সাইজ ও বোল্টের ছিদ্রের মাপ জেনে নিন। কেনার সময় মনে রাখুন, হাইড্র্যান্ট রাইজারের ল্যান্ডিং ভালভ সাধারণত BS 5041 প্যাটার্নে এবং BS 336 ইনস্ট্যান্টেনিয়াস আউটলেটসহ তৈরি হয়; আপনার ফায়ার কনসালট্যান্ট যে টেস্ট রেকর্ড চান তা চেয়ে নিন।

প্রেসার-রিডিউসিং ল্যান্ডিং ভালভ কখন লাগে?

উঁচু ভবনের নিচের ফ্লোরগুলোতে রাইজারের চাপ হাতে ধরা হোসের জন্য অতিরিক্ত বেশি হতে পারে। সেখানে প্রেসার-রিডিউসিং ল্যান্ডিং ভালভ ব্যবহার করা হয়, যা আউটলেটের চাপ সীমিত রাখে। কম ও মাঝারি উচ্চতার ভবনে এ রকম সাধারণ ল্যান্ডিং ভালভই যথেষ্ট। কোন ফ্লোরে কোন ধরন বসবে তা রাইজারের ডিজাইন অনুযায়ী ঠিক হয়।

চালানোর নিয়ম

1. লাগ ছেড়ে ক্যাপ টেনে বের করুন এবং চেইনে ঝুলিয়ে দিন।
2. হোসের মেল কাপলিং আউটলেটে ঠেলে লক করুন এবং হোস পুরোটা বিছিয়ে দিন।
3. হ্যান্ডহুইল ঘড়ির কাঁটার উল্টো দিকে ধীরে ধীরে ঘুরিয়ে ভালভ খুলুন।
4. কাজ শেষে ঘড়ির কাঁটার দিকে ঘুরিয়ে বন্ধ করুন, হোস খুলে পানি ঝরিয়ে ক্যাপ লাগিয়ে দিন।

রক্ষণাবেক্ষণ

আউটলেটের সিল ও লাগ ময়লা ও আঘাত থেকে রক্ষা করতে ক্যাপ লাগিয়ে রাখুন। নিয়মিত দেখুন হ্যান্ডহুইল আছে ও ঘোরে কি না, লাগ স্প্রিংয়ে ফিরে আসে কি না এবং গ্ল্যান্ড, ফ্ল্যাঞ্জ বা আউটলেটে লিক আছে কি না। দীর্ঘদিন না ঘোরালে ভালভ জ্যাম হয়ে যায়, তাই রাইজার টেস্টের সময় প্রতিটি ভালভ চালিয়ে দেখুন।

ব্যবহারের ক্ষেত্র

• Wet and dry risers in high-rise buildings
• Stairwell and lobby hydrant points on each floor
• Fire hose boxes beside riser outlets
• Factory and warehouse internal hydrant points
• Yard hydrant posts and roof-top test outlets

ব্যবহারের নির্দেশনা

Bolt the valve to the flanged riser branch at each floor landing, at a height that can be reached from the floor, with room to turn the handwheel and push in a hose coupling. Have it installed and pressure-tested by a qualified fire protection contractor, keep the cap fitted, and keep a hose with a matching 63 mm or 38 mm instantaneous male coupling beside it.

নিরাপত্তা নির্দেশনা

Make sure the hose coupling has locked in the outlet and someone is holding the nozzle before the valve is opened, and open it slowly. Never release the cap or a hose while the valve is open or passing water. Do not force a seized handwheel with a lever, and do not alter the setting of a pressure-reducing valve unless you are qualified to do so.
