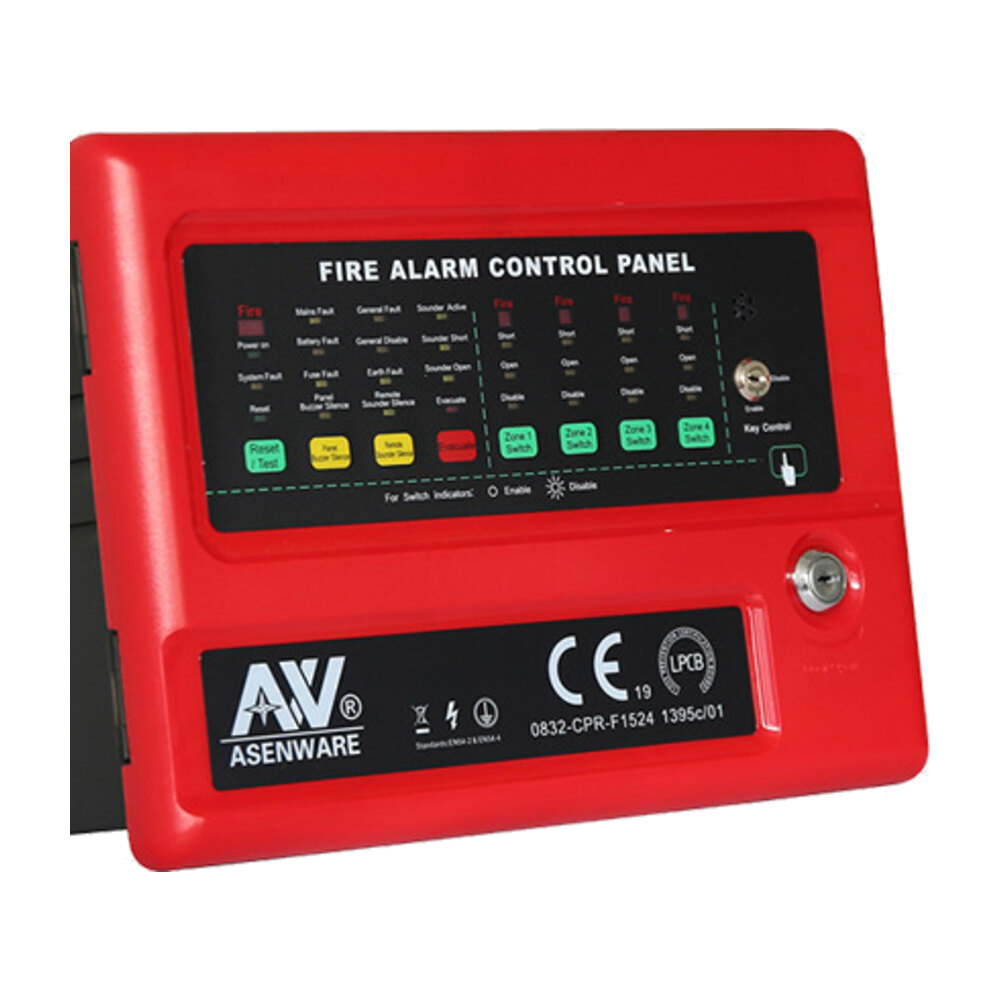

কনভেনশনাল ফায়ার অ্যালার্ম কন্ট্রোল প্যানেল

২, ৪ ও ৮ জোনের কনভেনশনাল ফায়ার অ্যালার্ম কন্ট্রোল প্যানেল। স্মোক ডিটেক্টর, হিট ডিটেক্টর, কল পয়েন্ট, বেল ও সাউন্ডার যুক্ত করে দোকান, অফিস, কারখানা ও ফ্ল্যাট ভবনের জন্য। সারা বাংলাদেশে ডেলিভারি।

সারা বাংলাদেশে ডেলিভারি। ক্যাশ অন ডেলিভারি সুবিধা আছে।

ডেলিভারি:

• Inside Dhaka: ৳60, প্রায় 2 দিন
• Outside Dhaka: ৳120, প্রায় 5 দিন

পেমেন্ট পদ্ধতি: ক্যাশ অন ডেলিভারি, বিকাশ, ক্রেডিট / ডেবিট কার্ড, কার্ড, মোবাইল ব্যাংকিং ও ইন্টারনেট ব্যাংকিং (SSLCommerz)

স্পেসিফিকেশন

পণ্যের কোড

OVY-FD-FACP

ধরন

Fire alarm control panel

System type

Conventional (zone indicating), non-addressable

Zone options

2, 4 or 8 detection zones

Compatible devices

Conventional smoke and heat detectors, manual call points, 24 V DC bells, sounders and strobes

Mains supply

220–240 V AC, 50 Hz

System voltage

24 V DC nominal

Standby battery

Space for 2 × 12 V sealed lead-acid batteries (commonly 7 Ah)

Zone wiring

Two-wire circuit with end-of-line resistor, monitored for open and short circuit

Indicators

Power, fire and fault LEDs per zone, general fault, sounder status

Functions

Silence sounders, reset, evacuate, zone disable and test

Access control

Key switch to enable the front-panel buttons

Enclosure

Red wall-mounted cabinet with lockable front and cable entries, indoor use

Color

Red

Model

4 Zone, 2 Zone, 8 Zone

Application

Office, Industrial, Residential building

বিবরণ

কনভেনশনাল ফায়ার অ্যালার্ম কন্ট্রোল প্যানেল হলো তারযুক্ত ফায়ার অ্যালার্ম সিস্টেমের মূল ইউনিট। এটি প্রতিটি জোনের স্মোক ডিটেক্টর, হিট ডিটেক্টর ও ম্যানুয়াল কল পয়েন্টে বিদ্যুৎ দেয় ও সেগুলো পর্যবেক্ষণ করে; কোনো একটি সক্রিয় হলে কোন জোনে আগুন তা দেখায় এবং বেল ও সাউন্ডার চালু করে। বাংলাদেশে দোকান, অফিস, গার্মেন্টস ফ্লোর, ক্লিনিক, স্কুল ও ফ্ল্যাট ভবনের মতো ছোট ও মাঝারি ভবনে এটিই বেশি ব্যবহৃত হয়।

কনভেনশনাল প্যানেল কীভাবে কাজ করে?

ভবনকে কয়েকটি জোনে ভাগ করা হয় — সাধারণত প্রতি তলা বা প্রতিটি ফায়ার কম্পার্টমেন্ট একটি জোন। প্রতিটি জোন একটি দুই তারের সার্কিট, যেখানে ডিটেক্টর ও কল পয়েন্ট প্যারালালে যুক্ত থাকে এবং শেষ ডিভাইসে একটি এন্ড-অফ-লাইন রেজিস্টর থাকে।

• স্বাভাবিক অবস্থা — শুধু সামান্য মনিটরিং কারেন্ট চলে।
• ফায়ার — ডিটেক্টর বা কল পয়েন্ট সক্রিয় হলে কারেন্ট বাড়ে এবং ওই জোনের লাল বাতি জ্বলে ওঠে।
• ফল্ট — তার কেটে গেলে বা শর্ট হলে ফল্ট দেখায়, ফলে নষ্ট সার্কিট অজানা থাকে না।

প্যানেল শুধু কোন জোনে অ্যালার্ম তা জানায়, ঠিক কোন ডিটেক্টর তা নয়। নির্দিষ্ট ডিভাইসের অবস্থান জানতে চাইলে অ্যাড্রেসেবল সিস্টেম লাগবে।

কত জোনের প্যানেল নেবেন?

কমপক্ষে প্রতি তলায় একটি জোন ধরুন এবং ভবিষ্যতের জন্য একটি জোন খালি রাখুন। একটি জোনে সাধারণত প্রায় ২০টি পর্যন্ত ডিটেক্টর লাগানো যায়, তবে সঠিক সীমা প্যানেলের ম্যানুয়ালে দেওয়া থাকে।

সঙ্গে আর কী লাগবে?

• প্রতিটি জোনের জন্য ডিটেক্টর ও ম্যানুয়াল কল পয়েন্ট
• সাউন্ডার সার্কিটের জন্য বেল, সাউন্ডার বা হর্ন স্ট্রোব
• দুটি ১২ ভোল্ট সিলড লেড-অ্যাসিড ব্যাটারি, যা লোডশেডিংয়ের সময় সিস্টেম চালু রাখে
• ফায়ার-রেজিস্ট্যান্ট ক্যাবল ও এন্ড-অফ-লাইন রেজিস্টর

কন্ট্রোল ও ইন্ডিকেটর

দেয়ালে লাগানোর লাল ক্যাবিনেটের সামনের অংশে পাওয়ার, প্রতিটি জোনের ফায়ার ও ফল্ট বাতি এবং সাউন্ডার সাইলেন্স, রিসেট ও ম্যানুয়ালি অ্যালার্ম বাজানোর (ইভাকুয়েশন বা ড্রিল) বোতাম থাকে। একটি কী-সুইচ দিয়ে বোতামগুলো সচল করতে হয়, ফলে চাবি যাঁর কাছে আছে শুধু তিনিই সিস্টেম সাইলেন্স বা রিসেট করতে পারেন।

ব্যবহারের ক্ষেত্র

• Shops, showrooms and small offices
• Garment factories, warehouses and workshops
• Apartment buildings and housing societies
• Schools, coaching centres and madrasas
• Clinics, diagnostic centres and small hospitals
• Restaurants, hotels and guest houses

ব্যবহারের নির্দেশনা

Mount the panel indoors at about eye level near the main entrance or in the security or reception room, where the fire service and the person in charge can reach it quickly. Feed it from a dedicated, clearly labelled mains supply and fit two 12 V standby batteries. Installation and commissioning should be done by a trained fire alarm technician.

নিরাপত্তা নির্দেশনা

Isolate the mains supply and disconnect the batteries before working inside the panel. Never leave a zone or sounder circuit disabled after testing. Test the system weekly from a call point and check the standby batteries regularly; sealed lead-acid batteries usually need replacing every three to four years. Keep the panel away from water, heat and direct sunlight.
